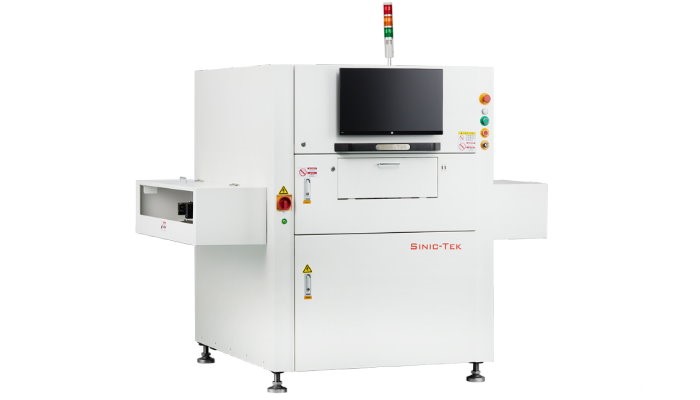

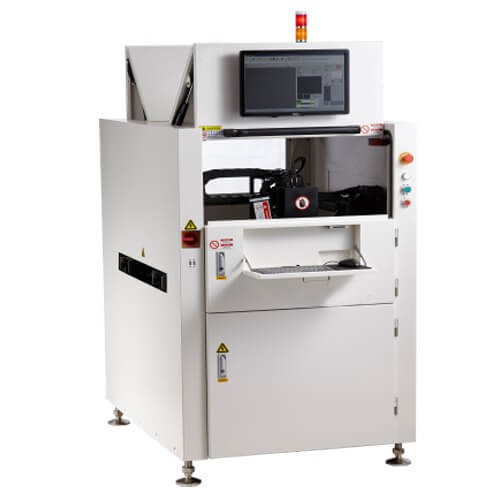

Mẫu

S8030

Chức năng

Khả năng chịu nhiệt cao

Cấp độ tự động

Tự động hóa

Kích thước máy

1000*1000*1525mm

Nguồn

220V,10A

Kích thước FOV

36*36mm

Trọng lượng

830kg

Áp lực

4-6 bar

Kích thước PCB tải tối đa

X330*Y250mm

Chứng nhận

CE. ISO. RoHS

Gói vận chuyển

Gói hàng bằng gỗ tiêu chuẩn

Phép đo:

Thể tích,độ tuổi,chiều cao, độ bù xy, hình dạng

Phát hiện loại không hoạt động

thiếu in, không đủ thiếc, thiếc thừa, bắc cầu, bù trừ, hình dạng lỗi,

 nhiễm bẩn bề mặt

Độ phân giải ống kính

4,5 m/5um/6um/8um/10um/12um/15um/16um/18um/20um

Độ chính xác:xy (độ phân giải)

10

Khả năng lặp lại

Chiều cao: ≤1um (3 Sigma);khối lượng/độ tuổi:<1%(3 Sigma)

Gage R&R

<<10%

Tốc độ kiểm tra

0,35 giây/FOV-0.5 giây/FOV

Thời gian phát hiện điểm dấu

0,3 giây/kiện

Tối đa đầu đo sự

±550um (±1200um như tùy chọn)

Tối đa chiều cao đo của mạch in trong PCB

±5um

Dãn cách phím tối thiểu

100um

Thành phần tối thiểu

Ngày 01005 tháng 03015/008004  01005 năm 03015/008004

Tối đa hóa kích thước PCB tải (X*y)

450x500mm(B) 470x500mm (C)  630x68mm

 Độ chính xác lặp lại của thiết bị

<10% (5 Sigma)
